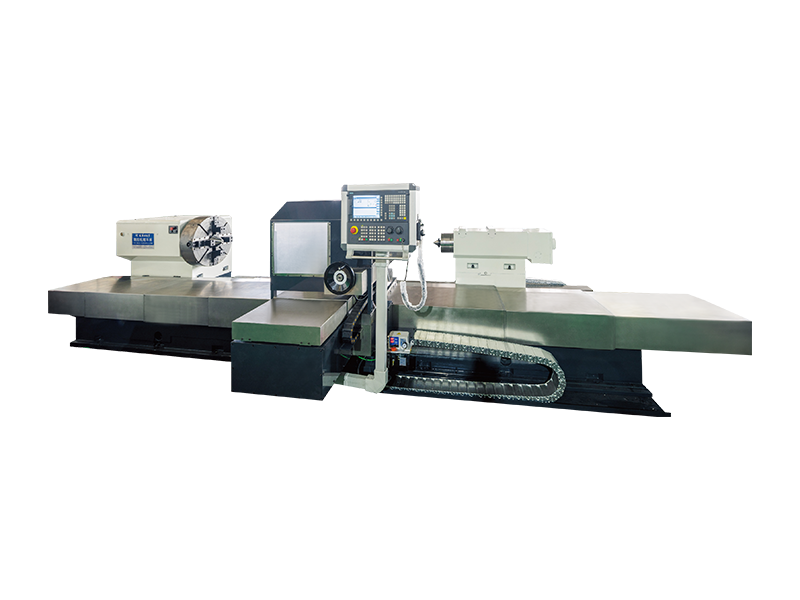

Precyzyjna, zintegrowana tokarka CNC o dużej wytrzymałości

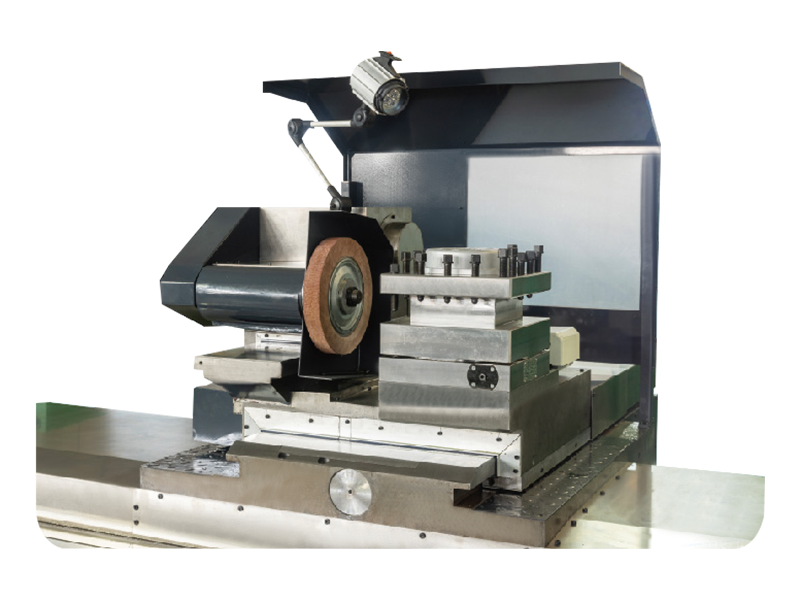

Ta obrabiarka jest zintegrowaną tokarką CNC typu roll-and-tos, używaną głównie do toczenia przy dużych obciążeniach i polerowania powierzchni po hydraulicznym podparciu kolumny pod napięciem, średniego cylindra i napawania laserowego. Stosowany jest również do półwykończeniowej i wykańczającej walców z żeliwa, stali i metali nieżelaznych. Maszyna składa się z dwóch niezależnych wałów serwo podających w kierunku poprzecznym. Urządzenie polerskie jest zamontowane po jednej stronie płyty wzdłużnej i nie koliduje z resztą narzędzia obróbczego wózka poprzecznego. Służy odpowiednio do toczenia i polerowania.

Ruchy wzdłużne i poprzeczne (toczenie i polerowanie) napędzane są przez precyzyjne śruby kulowe. Szyny prowadzące do wzdłużnego i poprzecznego ruchu posuwu uchwytu narzędziowego i urządzenia polerskiego wykonane są z prostokątnych szyn prowadzących o dużej sztywności, połączonych z czterostanowiskowym wytrzymałym elektrycznym uchwytem narzędziowym i specjalnym wrzecionem polerskim. Konstrukcja ta poprawia sztywność i stabilność obrabiarki podczas cięcia i polerowania.

W łożysku wału głównego zastosowano dwurzędowe promieniowe krótkie łożysko walcowe o dużej precyzji i regulowanym luzie, zapewniające dużą sztywność, płynny obrót i wysoką precyzję. Konik składa się z korpusu górnego i korpusu dolnego. Górna część korpusu wyposażona jest w wrzeciono, tuleję i mechanizm regulacji środka wrzeciona. W dolnej części korpusu znajduje się szybko poruszający się mechanizm konika, z silnikiem i reduktorem napędzającym jego cały ruch. Z tyłu konika zainstalowana jest wysokociśnieniowa stacja pomp, która służy do automatycznego hydraulicznego blokowania i luzowania po ustawieniu konika, z zabezpieczeniem blokującym.

Tuleję konika można przesuwać za pomocą napędu silnikowego i ręcznej regulacji. Konik posiada wyświetlacz górnej siły dokręcania, pozwalający na wizualną regulację górnego momentu dokręcania przedmiotu obrabianego w zależności od wymagań. Wysoka stabilność i wysoka sztywność konstrukcji zapewniają ogólną dokładność obróbki obrabiarki. Ruchoma para prowadnic jest pokryta odpornym na zużycie klejem z tworzywa sztucznego i posiada scentralizowany układ smarowania, który realizuje automatyczne smarowanie punktowe, ilościowe, aby zapewnić dynamiczną reakcję całej maszyny. Podłużne i poprzeczne szyny podające są w pełni chronione stalą nierdzewną, co pomaga zachować dokładność ruchu w dłuższej perspektywie.
