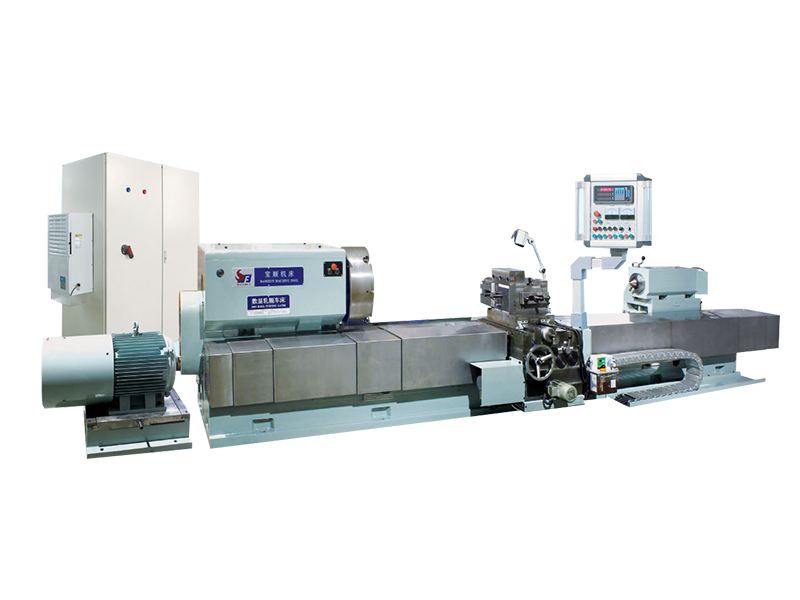

CA8450 Wysokowydajna automatyczna tokarka rolkowa z cyfrowym wyświetlaczem

Cyfrowa tokarka z wyświetlaczem CA8450 jest używana głównie do obróbki półwykończeniowej i wykańczającej walców z żeliwa, stali i metali nieżelaznych. Wykorzystuje narzędzia wykonane ze stali szybkotnącej, węglika lub innych materiałów do wykonywania toczenia i obróbki naprawczej zewnętrznego koła walca, powierzchni czołowej oraz różnych złożonych profili otworów i zakrzywionych powierzchni. Można go również stosować do obróbki części wałów wykonanych z żeliwa, stali i metali nieżelaznych o tych samych wymiarach i zakresie wagowym co walce, wykonując toczenie półwykańczające i wykańczające koła zewnętrznego, powierzchni czołowej i różnych skomplikowanych powierzchni zakrzywionych. Wzdłużna szyna prowadząca obrabiarki została zaprojektowana w oparciu o zintegrowany system 4 szyn. Poprzeczny ruch posuwowy podpórki narzędziowej wykorzystuje prostokątne szyny o dużej sztywności, a włoska technologia podpórek narzędziowych w formie ramy jest doskonale połączona ze stałym imakem narzędziowym, poprawiając sztywność i stabilność obrabiarki podczas skrawania. Imak narzędziowy o dużej sztywności nadaje się szczególnie do obróbki detali nad środkiem wrzeciona. W łożyskach wrzeciona zastosowano precyzyjne, dwurzędowe promieniowe krótkie łożyska walcowe z regulowanym luzem promieniowym, zapewniające dużą sztywność wrzeciona, płynny obrót i wysoką dokładność. Wysoka stabilność i wysoka sztywność konstrukcji zapewniają ogólną kompleksową dokładność obróbki obrabiarki, zapewniając w ten sposób wysoką dokładność obrabianych części. W skrzyni wrzeciona (wrzecienniku) zastosowano silnik o częstotliwości prądu przemiennego o mocy 22 kW z hydrauliczną automatyczną zmianą przełożeń. Wzdłużne i poprzeczne ruchy obrabiarki wykorzystują bezstopniową zmienną prędkość, co pozwala na wybór różnych prędkości i posuwów w zależności od materiału rolki, dzięki czemu obsługa jest bardzo prosta. Ruch wzdłużny obrabiarki wykorzystuje cyfrowy wyświetlacz kratowy, eliminując potrzebę wyrównywania rolek lub znakowania podczas obracania rolki. Pary prowadnic ruchu są wyposażone w centralne smarowanie za pośrednictwem stałego, ilościowego automatycznego układu smarowania, zapewniającego dynamiczną charakterystykę reakcji układu i długotrwałe smarowanie szyn prowadzących. Ruchy wzdłużne i poprzeczne obrabiarki są w pełni chronione stalą nierdzewną, co pomaga zachować długoterminową dokładność ruchu. Obrabiarka składa się z łoża, skrzyni wrzeciona, konika, podpórki narzędziowej, układu hydraulicznego, szafki elektrycznej systemu PLC, stojaka drucianego (łańcucha zbiornika) i innych komponentów.
