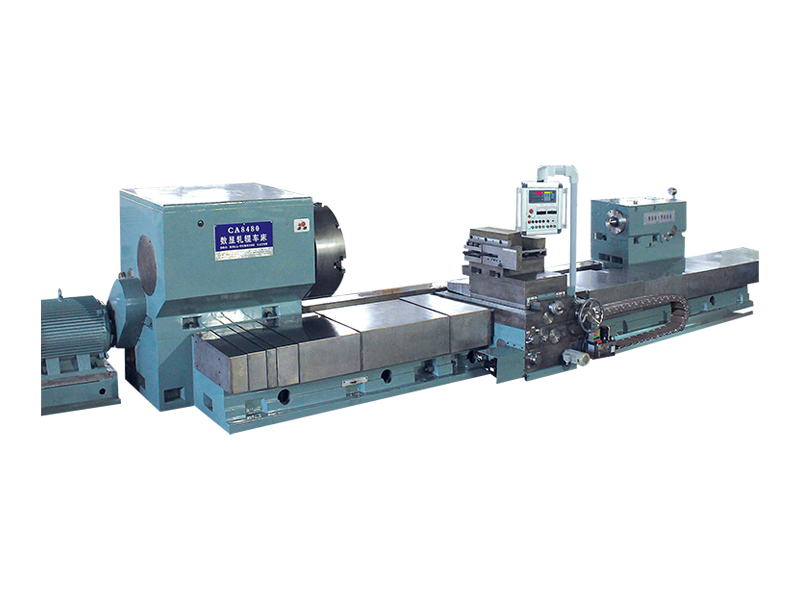

CA8480 Elastyczna tokarka rolkowa o wysokiej wydajności z cyfrowym wyświetlaczem

Cyfrowa tokarka do walców CA8480 jest przeznaczona przede wszystkim do obróbki półwykończeniowej i wykańczającej walców z żeliwa, stali i metali nieżelaznych. Dzięki zastosowaniu stali szybkotnącej, węglików lub innych materiałów na narzędzia skrawające, jest w stanie wykonywać operacje toczenia i naprawy zewnętrznej średnicy rolek, powierzchni czołowych, a także różnych skomplikowanych profili otworów i powierzchni zakrzywionych. Dodatkowo można go stosować do obróbki elementów wałów wykonanych z żeliwa, stali i metali nieżelaznych w tym samym zakresie rozmiarów i ciężarów co rolki, oferując zarówno możliwości półwykończenia, jak i wykańczania średnicy zewnętrznej, powierzchni czołowych i złożonych powierzchni zakrzywionych.

Wzdłużny system szyn prowadzących maszyny został zaprojektowany w oparciu o zintegrowaną konstrukcję składającą się z czterech szyn. Ruch wzdłużny napędzany jest przez mechanizm ślimakowy i przekładniowy, natomiast ruch poprzeczny podpórki narzędziowej wykorzystuje prostokątne szyny prowadzące o dużej sztywności. Połączenie włoskiej technologii podpórek narzędziowych typu ramowego i stałego imaka narzędziowego zwiększa sztywność i stabilność skrawania maszyny. Ta solidna konstrukcja, szczególnie imak narzędziowy o dużej sztywności, idealnie nadaje się do obróbki detali nad środkiem wrzeciona. Łożyska wrzeciona są wyposażone w wysoce precyzyjne, dwurzędowe łożyska walcowe z regulowanym luzem promieniowym, zapewniające sztywność wrzeciona, płynny obrót i wysoką precyzję.

Konstrukcja konstrukcyjna maszyny podkreśla dużą stabilność i sztywność, zapewniając kompleksową dokładność obróbki, a co za tym idzie osiągnięcie precyzji detali. Skrzynia wrzeciona (wrzeciennik) jest wyposażona w silnik o częstotliwości prądu przemiennego o mocy 45 kW, wykorzystujący hydrauliczną automatyczną zmianę biegów. Wzdłużne i poprzeczne ruchy maszyny wykorzystują bezstopniową zmienną prędkość, co pozwala użytkownikom wybrać odpowiednie prędkości i posuwy w zależności od materiału rolek, zapewniając łatwość obsługi.

Ruch wzdłużny ułatwia cyfrowy wyświetlacz kratowy, eliminujący potrzebę ustawiania rolek lub znakowania podczas obracania rolek. Scentralizowany układ smarowania zapewnia, że ​​wszystkie ruchome pary prowadnic otrzymują precyzyjne, automatyczne smarowanie w ustalonych odstępach czasu, gwarantując dynamiczną reakcję i długotrwałe działanie smarowania. Zarówno ruchy wzdłużne, jak i poprzeczne są w pełni chronione obudowami ze stali nierdzewnej, zapewniającymi długotrwałe utrzymanie dokładności ruchu.

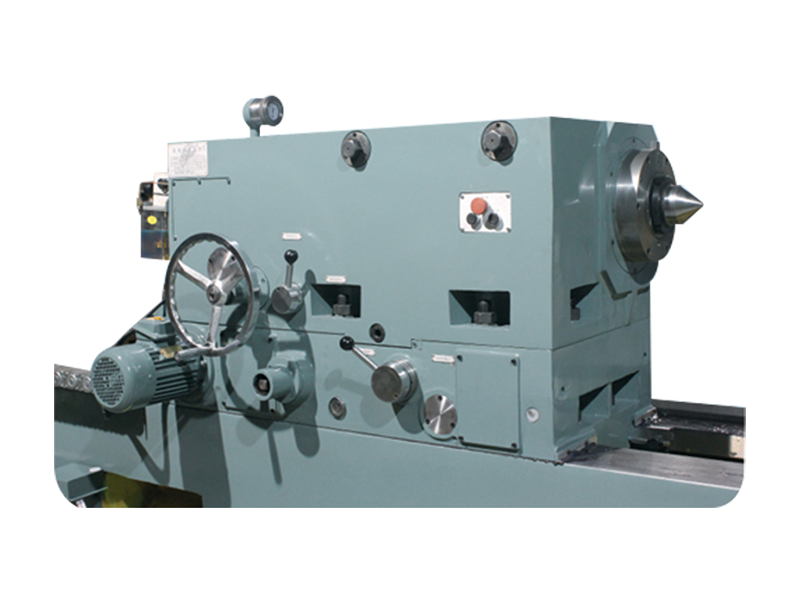

Maszyna składa się z łoża, skrzyni wrzeciona, konika, podpórki narzędziowej, układu hydraulicznego, elektrycznej szafy sterowniczej PLC i rusztu (łańcucha zbiornika), zapewniając wysoce stabilne i wydajne rozwiązanie do obróbki rolek i wałów.
